Калибровка стола на принтерах Qidi: пошаговая инструкция

Калибровка Qidi — это не один универсальный сценарий на всю линейку. У разных поколений принтеров разные датчики, разная точка отсчёта «нуля» и разный смысл привычного Z-offset. Если взять инструкцию от Q2 и применить её к Q1 Pro, часть шагов окажется лишней, а часть — просто неверной. Если сделать наоборот, владелец Q2 будет искать ручную настройку, которой в штатной логике этой модели нет.

Ниже разобраны оба подхода отдельно: калибровка с отдельным физическим датчиком на моделях среднего поколения и схема «сопло как датчик» на Q2 и Q2C. Общий принцип, зачем вообще нужна калибровка 3D-принтера: пошаговая инструкция для новичка, здесь тот же — стол неидеально плоский, механика греется, первый слой должен лечь ровно. Меняется только то, чем принтер измеряет высоту.

Два подхода в линейке Qidi

В актуальной линейке Qidi сосуществуют две технически разные системы автоматической калибровки стола.

Первый подход используют Q1 Pro, X-Max 3, X-Smart 3 и похожие модели среднего поколения. Здесь есть отдельный физический датчик — индуктивный или ёмкостный. Он сканирует стол в нескольких точках и строит карту высот. Датчик срабатывает не в момент касания сопла, а на фиксированной высоте над поверхностью. Поэтому нужна отдельная калибровка Z-offset — разницы между точкой срабатывания датчика и реальным положением кончика сопла. У Q1 Pro эту разницу дополнительно уточняют пьезодатчики под столом: они фиксируют прямой контакт сопла со столом и дают более точную «нулевую» точку. Индуктивный датчик может «плыть» при изменении температуры, и пьезокоррекция как раз компенсирует этот дрейф.

Второй подход реализован на Q2 и Q2C. Отдельного щупа нет. Сопло само выступает датчиком: оно физически касается стола, а тензодатчик (load cell) в печатающей головке измеряет момент контакта. Производитель называет это «истинным нулевым офсетом» (zero offset). Ручной ввод Z-offset в привычном смысле здесь не требуется: измеряется положение именно сопла, а не стороннего датчика со своей геометрией.

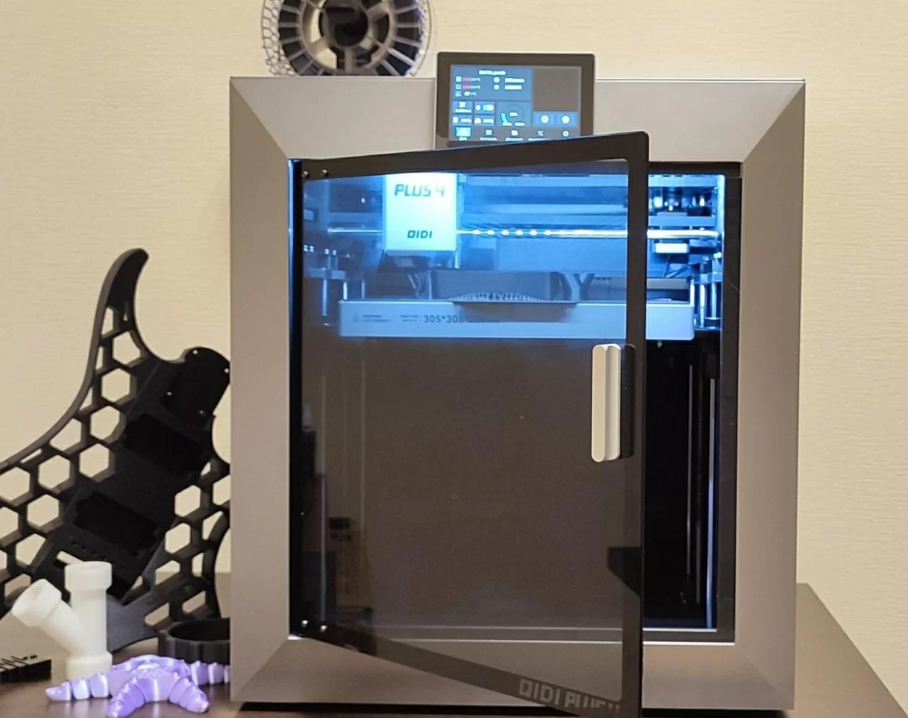

Для моделей вне этой пары — Plus4, Plus5, Max4 и части линейки X, не названных выше, — подтверждённого описания типа калибровки в использованных материалах нет. Ниже они не приравниваются ни к Q1 Pro, ни к Q2.

Два подхода нельзя смешивать в одной последовательности действий. Дальше каждый описан отдельно, затем — общий порядок запуска автокалибровки без привязки к пунктам меню конкретной модели.

Как работает калибровка с отдельным датчиком (Q1 Pro и похожие модели)

На Q1 Pro и близких моделях среднего поколения стол измеряется отдельным датчиком. Он проходит по контрольным точкам и фиксирует высоту поверхности в каждой из них. Получается сетка (mesh): прошивка знает, где стол выше, где ниже, и корректирует движение оси Z во время печати первого слоя и последующих слоёв в зоне этой сетки.

Ключевой нюанс этой схемы — датчик и сопло находятся в разных точках пространства. Датчик срабатывает на определённой высоте над столом, а не в момент касания пластика соплом. Если не учесть эту геометрическую разницу, первый слой окажется либо слишком высоко (нити не прилипают), либо слишком низко (сопло царапает покрытие). Именно эту разницу называют Z-offset. На моделях с отдельным датчиком её нужно калибровать: вручную по бумаге или через штатную процедуру, которая сводит показания датчика к реальному положению сопла.

У Q1 Pro есть второй контур измерения. Под столом установлены пьезодатчики. Они реагируют на прямой контакт сопла со столом и дают точку отсчёта, не зависящую от температурного дрейфа индуктивного датчика. Логика такая: индуктивный датчик быстро и бесконтактно снимает карту высот, а пьезодатчики уточняют, где на самом деле находится кончик сопла относительно этой карты. Из-за этого перед калибровкой кончик сопла должен быть чистым. Нагар, капля пластика или остаток поддержки искажают момент контакта: пьезодатчик «увидит» касание раньше или позже, и автоматическая коррекция Z-offset уйдёт в сторону.

Практические следствия для владельца Q1 Pro и похожих моделей:

• отдельный датчик сканирует несколько точек стола;
• Z-offset нужен, потому что точка срабатывания датчика не совпадает с кончиком сопла;
• пьезодатчики под столом дают опорную точку по прямому контакту сопла;
• чистота сопла влияет на точность именно этого опорного контакта;
• материал поверхности стола для индуктивного датчика вторичен в том смысле, что датчик реагирует на металл/поверхность независимо от покрытия, но сам контакт для пьезокоррекции всё равно должен происходить по чистому кончику.

Не стоит переносить на эту схему формулировки про «истинный нулевой офсет». Это характеристика другого поколения. На Q1 Pro ручная или полуавтоматическая калибровка разницы датчик–сопло остаётся частью нормальной эксплуатации.

После обновления прошивки конфигурация обычно сбрасывается. Производитель рекомендует заново выполнить автоматическую калибровку стола и компенсацию резонансов (Input Shaping). Без этого шага карта высот и параметры кинематики могут не соответствовать новой прошивке, и качество печати падает — даже если механически принтер не менялся.

Задокументированная причина ошибки калибровки на этом поколении — забытая транспортировочная стяжка на винтах оси Z или не снятые с завода фиксаторы стола. Датчик в таком случае «видит» неправильную геометрию или упирается в ограничение хода, и процедура завершается ошибкой. Это не сбой самого индуктивного датчика, а механика, которую ещё не привели в рабочее состояние после распаковки.

Как работает калибровка «сопло как датчик» (Q2, Q2C)

На Q2 и Q2C отдельного щупа нет. Сопло само выступает датчиком. Головка медленно опускается, сопло касается стола, тензодатчик в печатающей головке фиксирует момент контакта по изменению силы. Точка измерения совпадает с точкой печати: измеряется положение именно сопла, а не смещённого в сторону индуктивного датчика.

Отсюда главное отличие для повседневной настройки Qidi Q2: привычный ручной Z-offset не нужен в принципе. Производитель заявляет «истинный нулевой офсет» (zero offset) без ручной настройки геометрической разницы «датчик минус сопло». Этой разницы в схеме нет, потому что отдельного датчика нет. Подробнее о самой модели — в материале Qidi Q2: обзор возможностей и на что обратить внимание.

Второе следствие — независимость от материала поверхности стола. Индуктивный датчик «смотрит» на металл и может по-разному вести себя на разных покрытиях. Здесь измеряется положение сопла, а не датчика. Печать возможна как на штатной PEI-пластине, так и на стекле без дополнительной перенастройки датчика. Смена пластины не требует заново учить принтер «какой у этой поверхности индуктивный отклик».

Чувствительность к загрязнению сопла на Q2 и Q2C выше по другой причине. Точность измерения силы контакта напрямую зависит от чистоты кончика. Капля застывшего пластика увеличивает эффективную длину сопла на десятые доли миллиметра и меняет характер касания. Тензодатчик сработает, но «ноль» окажется смещённым относительно реального рабочего торца сопла после того, как капля сгорит или счистится. Перед калибровкой стола кончик нужно очистить.

Наблюдение по адгезии, связанное именно с этой линейкой: крупные детали из ABS иногда отслаиваются от штатной PEI-пластины при остывании. Печать на стекле в таких случаях может быть предпочтительнее. Для системы «сопло как датчик» смена поверхности не требует перекалибровки заново: измеряется положение самого сопла.

После обновления прошивки рекомендация та же, что и для среднего поколения: обязательно повторить автоматическую калибровку стола и Input Shaping. Сброс конфигурации после прошивки не зависит от типа датчика.

Ошибка калибровки на Q2 и Q2C может иметь те же механические причины, что и на Q1 Pro: забытая транспортировочная стяжка на винтах оси Z или не снятые фиксаторы стола после распаковки. Дополнительно для этой схемы актуальна загрязнённость кончика сопла.

Нельзя переносить на Q2 инструкцию «выставьте Z-offset бумажкой, как на индуктивном датчике». Бумажка как грубая проверка первого слоя никуда не делась в 3D-печати вообще, но штатная логика Q2 строится на том, что геометрический офсет датчика задавать не нужно.

Общий порядок автоматической калибровки

Точные пункты меню отличаются от модели к модели, поэтому ниже — только общая последовательность, общая для обоих поколений.

Сначала принтер должен быть в рабочем состоянии: сняты транспортировочные фиксаторы стола и стяжки на винтах оси Z, стол установлен ровно, на поверхности нет мусора, сопло чистое. Для Q1 Pro чистота нужна из-за пьезодатчиков и опорного контакта. Для Q2 и Q2C — из-за тензодатчика, который измеряет силу касания.

Затем с экрана принтера запускается процесс калибровки стола. Принтер прогревает узлы по своей программе, при необходимости чистит сопло штатной щёткой или процедурой и проходит контрольные точки. На моделях с отдельным датчиком в этих точках срабатывает датчик, после чего (на Q1 Pro) пьезоконтур может уточнить ноль. На Q2 и Q2C в точках сопло касается стола, тензодатчик фиксирует контакт.

После карты стола обычно идёт отдельная процедура компенсации резонансов — Input Shaping. Она не заменяет калибровку стола. Input Shaping измеряет вибрации механики и подстраивает ускорения, чтобы на высоких скоростях кромки модели не «звенели». Калибровка стола отвечает за первый слой и плоскость. Input Shaping — за динамику. Обе процедуры после смены прошивки нужно проходить заново.

Когда автоматический проход закончен, имеет смысл напечатать небольшой тест первого слоя — квадрат или сетку на всей площади, которой вы реально пользуетесь. Если слой ложится равномерно, калибровка Qidi в рамках выбранной технологии отработала. Если края отличаются от центра, причина чаще в грязном сопле, незавершённом прогреве или в том, что после прошивки не повторили полный цикл, а не в «сломанном» принципе измерения.

Ручная подстройка высоты во время печати первого слоя на части интерфейсов всё ещё доступна как оперативная коррекция. На Q2 это не замена «истинного нулевого офсета», а тонкая подстройка под конкретный пластик и температуру. На Q1 Pro это может быть доводкой того самого Z-offset, который изначально связан с геометрией датчика.

Важно: повторная калибровка после обновления прошивки

После обновления прошивки конфигурация обычно сбрасывается. Производитель рекомендует заново выполнить автоматическую калибровку стола и компенсацию резонансов. Без этого шага качество печати может ухудшиться: карта высот, ноль по Z и параметры Input Shaping относятся к конкретной версии прошивки и сохранённому профилю. Как ставить обновление — в статье Как обновить прошивку на принтере Qidi.

Это правило одинаково для Q1 Pro и похожих моделей среднего поколения и для Q2 / Q2C. Тип датчика здесь ни при чём: сбрасывается программная часть, а не физика измерения.

Частые проблемы при калибровке и их причины

• Забытая транспортировочная стяжка на винтах оси Z → ось не имеет полного хода, датчик или сопло не доходят до расчётных точек, процедура калибровки завершается ошибкой. Актуально и для моделей с отдельным датчиком, и для Q2 / Q2C.
• Не снятые с завода фиксаторы стола → стол зафиксирован в транспортировочном положении, карта высот не соответствует рабочей геометрии, датчик (или контакт сопла) даёт ошибку. Та же причина для обоих поколений.
• Загрязнённый кончик сопла на Q1 Pro → пьезодатчики, которые используют прямой контакт сопла со столом как точку отсчёта, срабатывают неточно; автоматическая коррекция показаний индуктивного датчика уезжает.
• Загрязнённый кончик сопла на Q2 / Q2C → тензодатчик измеряет силу контакта по фактическому торцу; нагар меняет момент срабатывания, «истинный ноль» смещается до следующей чистки.
• Крупные детали из ABS отслаиваются от штатной PEI-пластины при остывании → это не ошибка калибровки как таковой, а адгезия при усадке. На Q2 / Q2C печать на стекле может быть предпочтительнее; смена поверхности не требует перекалибровки датчика, потому что измеряется положение сопла.
• Калибровка не повторена после обновления прошивки → сброшенная конфигурация даёт старую или пустую карту стола и несбитый Input Shaping, первый слой и скорость печати деградируют без видимой поломки механики.
• Смешение инструкций разных поколений → владелец Q1 Pro пропускает Z-offset, владелец Q2 ищет ручной офсет «как у индуктивного датчика». Симптом выглядит как «калибровка не работает», причина — неверная модель в голове, а не датчик.

Для моделей, не входящих в таблицу фактов (Plus4, Plus5, Max4 и неназванные X), конкретный тип датчика здесь не утверждается. Если ошибка калибровки повторяется на такой машине, сначала проверяют фиксаторы и чистоту сопла — эти причины не привязаны к одному поколению — и документацию именно этой модели.

FAQ

Нужно ли вручную выставлять Z-offset на Q2?

Нет. На Q2 и Q2C система «сопло как датчик» измеряет положение самого сопла через тензодатчик. Производитель заявляет «истинный нулевой офсет» без ручной настройки геометрической разницы датчик–сопло. Тонкая подстройка первого слоя под конкретный пластик — отдельная оперативная коррекция, а не обязательный ручной Z-offset в логике среднего поколения.

Почему на Q1 Pro иногда сбивается калибровка?

Частая причина — загрязнённое сопло: пьезодатчики под столом опираются на прямой контакт сопла, и нагар сдвигает опорную точку. Вторая типичная причина — временное отклонение показаний индуктивного датчика при изменении температуры; именно поэтому на Q1 Pro пьезоконтур используется как коррекция. После прошивки калибровку нужно повторить целиком.

Как часто нужно калибровать принтер Qidi?

После распаковки, после снятия или замены стола, после обслуживания хотенда и сопла, после обновления прошивки — обязательно. В повседневной печати полный цикл не требуется перед каждой моделью, если механика не менялась и первый слой стабилен. Input Shaping имеет смысл обновлять вместе с калибровкой стола после прошивки и после заметного вмешательства в раму или ремни.

Что делать, если калибровка выдаёт ошибку?

Проверить, сняты ли транспортировочная стяжка на винтах оси Z и заводские фиксаторы стола. Очистить кончик сопла. Убедиться, что стол лежит без посторонних предметов. Повторить процедуру. Если ошибка появилась сразу после обновления прошивки, заново пройти калибровку стола и компенсацию резонансов. На Q2 отдельно проверить, что сопло чистое: без этого тензодатчик не даст корректный контакт.

Можно ли на Q2 печатать на стекле без новой калибровки?

Да. В системе «сопло как датчик» измеряется положение сопла, а не отклик отдельного датчика на материал поверхности. Штатная PEI-пластина и стекло не требуют перенастройки датчика. Для крупных ABS-деталей стекло иногда предпочтительнее из-за адгезии при остывании.

Одинаково ли калибруются все принтеры Qidi?

Нет. Q1 Pro, X-Max 3, X-Smart 3 и похожие модели используют отдельный датчик и (на Q1 Pro) пьезокоррекцию с обязательным смыслом Z-offset. Q2 и Q2C используют сопло и тензодатчик без отдельного щупа. Для остальных моделей тип калибровки по использованным данным не подтверждён.

Краткие выводы

На принтерах Qidi нет единой калибровки стола: среднее поколение (Q1 Pro и похожие) измеряет стол отдельным датчиком и калибрует Z-offset, новое (Q2, Q2C) измеряет контакт самого сопла и заявляет zero offset без ручной геометрической настройки.

Чистота сопла критична в обеих схемах, но по разным причинам: на Q1 Pro — для пьезодатчиков и опорного контакта, на Q2 — для тензодатчика и силы касания.

После обновления прошивки автоматическую калибровку стола и Input Shaping нужно делать заново на обоих поколениях.

Перед первой калибровкой снимают транспортировочные стяжки оси Z и фиксаторы стола — это задокументированная причина ошибки, общая для линейки.
