Polar Cooler на Qidi: что это за система охлаждения и как работает

Polar Cooler — опциональный аксессуар для принтеров Qidi Q2, Q2C и Max4. Это не штатный вентилятор обдува детали, а отдельный блок активного охлаждения холодной зоны экструдера и пути подачи филамента. Задача устройства — снизить риск «теплового затора»: преждевременного размягчения пластика в тракте подачи, когда тепло от хотэнда поднимается вверх. Polar Cooler Qidi рассчитан на печать «холодных» материалов вроде PLA в закрытой камере с подогревом, без постоянной смены режима проветривания. Ниже — устройство, заявленный эффект, совместимые модели и обязательное ограничение по температуре камеры.

Что такое тепловой затор и почему это проблема

Тепловой затор (heat creep) возникает, когда тепло от нагретого хотэнда поднимается по тракту подачи филамента выше холодной зоны. Пруток размягчается раньше сопла, расширяется, прилипает к стенкам канала и застревает. Экструдер продолжает давить на уже деформированный материал — появляется проскальзывание, недоэкструзия, а затем полный засор.

На открытых принтерах проблема встречается реже: холодная зона лучше отдаёт тепло в воздух. В закрытой камере с активным подогревом температура вокруг экструдера выше, градиент между хотэндом и холодной зоной сжимается, и тепловой затор проявляется чаще. Это особенно заметно на PLA и других материалах с низкой температурой размягчения: камера, полезная для ABS и технических пластиков, для PLA становится источником риска.

Устройство тракта подачи, радиатора холодной зоны и типичные причины засоров подробно разобраны в статье Экструдер и хотэнд Qidi: устройство и обслуживание. Polar Cooler решает не обдув уже напечатанного слоя, а именно перегрев холодной зоны и канала подачи.

Как физически устроен и работает Polar Cooler

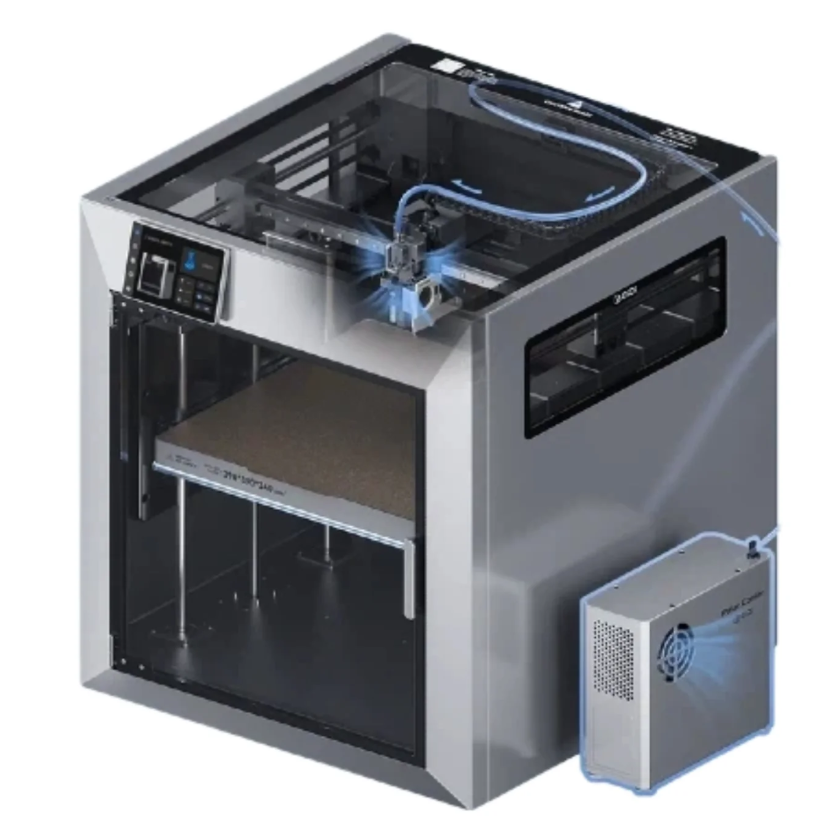

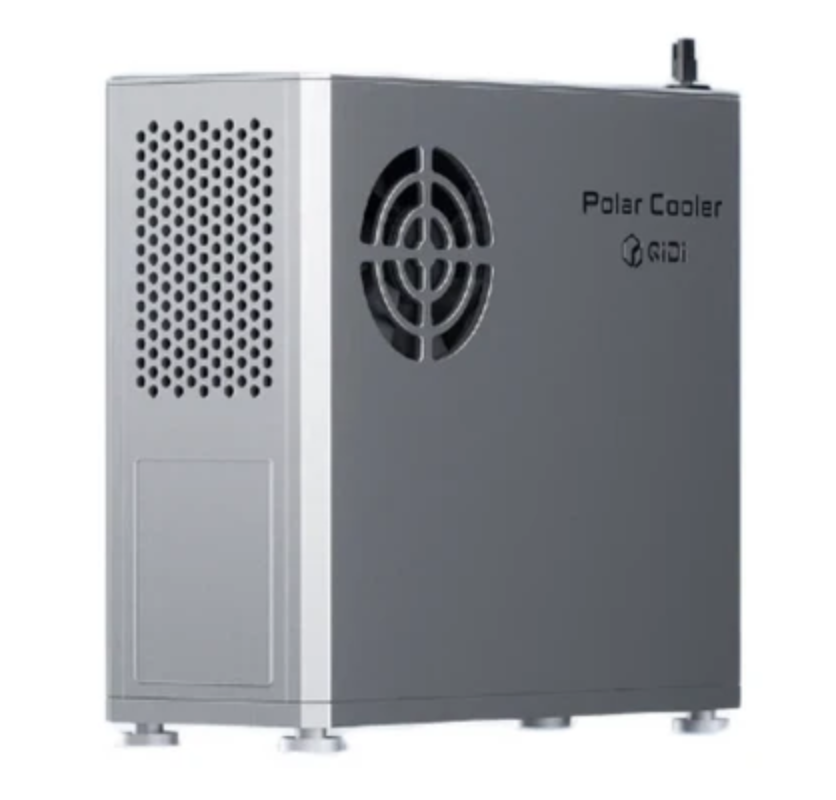

Polar Cooler — внешний блок с алюминиевым радиатором и силиконовым шлангом. Шланг сечением около 5×7 мм направляет поток холодного воздуха точно на холодную зону хотэнда и путь подачи филамента. Воздух не бьёт в модель и не заменяет детальный обдув: он охлаждает участок, где филамент ещё должен оставаться жёстким.

Электроника блока работает по принципу замкнутого контура регулирования и поддерживает температуру выходящего воздуха в диапазоне примерно 5–10 °C. Контур удерживает поток в заданных пределах, а не просто крутит вентилятор на постоянной мощности. Корпус блока выполнен из ABS-пластика, радиатор — алюминиевый, шланг — силиконовый.

Назначение устройства зафиксировано производителем однозначно: активное охлаждение холодной зоны экструдера и пути подачи филамента — не обдув печатаемой детали. Путать Polar Cooler со штатным вентилятором модели нельзя: это разные контуры с разными задачами.

Заявленный эффект

По заявлению производителя, Polar Cooler снижает частоту засоров при печати технических материалов и длительных заданий на величину до 90%. Это цифра из официальных материалов Qidi, а не результат независимых лабораторных тестов. На практике эффект зависит от материала, температуры камеры, скорости печати, состояния тракта подачи и настроек слайсера.

Снижение частоты засоров логично следует из самой механики heat creep: если холодная зона и канал подачи удерживаются ниже температуры размягчения прутка, филамент доходит до зоны плавления в твёрдом виде. Заявленные «до 90%» стоит воспринимать как ориентир производителя, а не как гарантированный коэффициент для любой сборки.

Для каких моделей предназначен

Совместимые модели — Qidi Q2, Q2C и Max4. Polar Cooler поставляется как опциональный аксессуар и не обязательно входит в базовую комплектацию каждой версии принтера. Перед покупкой нужно сверять комплектацию конкретной поставки: на части конфигураций блок может отсутствовать.

Обзоры платформ, с которыми сочетается аксессуар: Qidi Q2: обзор возможностей и на что обратить внимание и Qidi Max 3 vs Max 4: сравнение линейки Max. Хвостовые формулировки вроде Polar Cooler для Qidi Q2 относятся к той же линейке совместимости и не означают отдельную версию устройства.

Обязательное предупреждение: сочетание с подогревом камеры

При совместном использовании Polar Cooler с активным подогревом камеры температура камеры не должна превышать температуру размягчения материала. Для PLA производитель прямо указывает ограничение не выше 45 °C, иначе возможны засоры и дефекты печати.

Ограничение нельзя обходить «чуть выше на коротком задании». Polar Cooler охлаждает холодную зону и тракт подачи, но не отменяет физику камеры: если воздух вокруг экструдера и катушки нагрет выше точки размягчения PLA, пруток теряет жёсткость ещё до входа в охлаждаемый участок. Тогда и тепловой затор, и деформация модели возвращаются.

Для материалов с более высокой температурой размягчения потолок камеры определяется уже свойствами самого пластика, а не фиксированными 45 °C. Правило общее: температура камеры — ниже температуры размягчения печатаемого материала. Для PLA порог задан явно: не выше 45 °C.

Что это даёт на практике

Закрытая камера защищает печать от сквозняков и держит стабильную среду. Для ABS, ASA и ряда технических пластиков подогрев камеры полезен. Для PLA тот же подогрев обычно мешает: слой остывает медленнее, чем нужно, деталь «плывёт», а в тракте подачи растёт риск теплового затора.

Активное охлаждение холодной зоны позволяет печатать PLA и другие чувствительные к температуре материалы в закрытой камере без потери качества и без деформации, сохраняя преимущества закрытого объёма. Не нужно каждый раз полностью проветривать камеру или менять сценарий печати только из‑за смены филамента — при условии, что температура камеры для PLA не превышает 45 °C.

Свойства PLA, диапазоны температур и типичные ограничения материала разобраны в статье PLA-пластик для 3D-печати: свойства, температура, для чего подходит. Polar Cooler не меняет химию PLA: он снижает тепловую нагрузку на тракт подачи внутри закрытой машины.

Qidi обдув детали при этом остаётся отдельной настройкой слайсера. Охлаждение экструдера Qidi через Polar Cooler и обдув модели решают разные задачи и могут работать одновременно.

Физические характеристики

• Габариты: около 234 × 92 × 214 мм
• Вес: около 1.6 кг
• Корпус — ABS-пластик
• Радиатор — алюминий
• Шланг — силикон, сечение около 5×7 мм
• Регулирование: замкнутый контур, температура выходящего воздуха примерно 5–10 °C

Других официально зафиксированных в этой спецификации характеристик нет.

Когда стоит рассматривать этот аксессуар

Polar Cooler имеет смысл тем, кто на одном закрытом принтере с подогревом камеры регулярно печатает и высокотемпературные технические материалы, и PLA/PETG, и не хочет каждый раз менять режим камеры, открывать дверцу или переносить «холодные» задания на другой станок.

Если печатается только ABS/ASA при высокой температуре камеры, отдельный контур охлаждения тракта подачи менее критичен. Если печатается только PLA на проветриваемой или холодной камере, штатной холодной зоны часто достаточно. Наибольшая польза — смешанный парк материалов на Q2, Q2C или Max4, где тепловой затор Qidi проявляется именно на стыке подогрева камеры и низкотемпературного прутка.

Аксессуар опциональный: без него принтеры работают. Покупка оправдана частотой смены материалов и длиной заданий, а не формальным наличием слота в каталоге.

FAQ

Чем Polar Cooler отличается от обычного обдува детали?

Обычный обдув охлаждает свежий слой на столе, чтобы он быстрее затвердел и держал геометрию. Polar Cooler охлаждает холодную зону экструдера и путь подачи филамента, чтобы пруток не размягчался до сопла. Это разные вентиляторы, разные зоны и разные неисправности при отказе.

Обязательно ли покупать Polar Cooler к Q2?

Нет. Это опциональный аксессуар для Q2, Q2C и Max4, он не обязан входить в базовую комплектацию. Нужен он в первую очередь при смешанной печати технических материалов и PLA/PETG в закрытой подогреваемой камере.

Можно ли печатать ABS с Polar Cooler?

Да. Устройство охлаждает тракт подачи, а не обдувает модель ледяным потоком по всей камере. Для ABS по-прежнему важны температура камеры и слабый или отключённый обдув детали. Ограничение «не выше 45 °C» относится к PLA при совместной работе с подогревом камеры, а не запрещает ABS.

Что будет, если превысить рекомендованную температуру камеры для PLA?

Производитель предупреждает: если при работе Polar Cooler температура камеры для PLA выше 45 °C, возможны засоры и дефекты печати. Холодный поток на холодную зону не компенсирует перегрев всего объёма камеры и катушки.

Снижает ли Polar Cooler засоры на 90% гарантированно?

Нет. «До 90%» — заявление производителя о снижении частоты засоров на технических материалах и длинных заданиях. Независимым тестом эта цифра в данной спецификации не подтверждена.

Нужен ли Polar Cooler, если камера всегда открыта?

При постоянно открытой или хорошо проветриваемой камере риск теплового затора ниже. Аксессуар тогда не обязателен. Он рассчитан на закрытый объём, где тепло от хотэнда и подогрев камеры усиливают heat creep.

Краткие выводы

• Polar Cooler охлаждает холодную зону экструдера и тракт подачи, а не печатаемую деталь.
• Совместим с Qidi Q2, Q2C и Max4 как опциональный аксессуар.
• По данным производителя, частота засоров на технических материалах и длинных заданиях снижается до 90%.
• С подогревом камеры для PLA температура камеры не должна превышать 45 °C.
