STL-файлы для 3D-печати: что это и как с ними работать

STL для 3D-принтера — это стандартный формат файла, в котором хранится форма объекта, готового к печати. Сам принтер такой файл напрямую не читает: сначала модель нужно проверить, при необходимости починить и передать в программу, которая разрежет её на слои. Если вы уже слышали слово «STL», скачали первую модель или экспортировали её из редактора, но не до конца понимаете, что внутри файла и почему печать иногда не стартует, эта статья как раз про это. Кратко о том, как работает 3D-принтер: принцип работы простыми словами, полезно держать в голове: принтер наращивает деталь слой за слоем по готовой геометрии, а STL как раз и описывает эту геометрию.

Ниже — что именно лежит в файле, чем ASCII отличается от бинарного варианта, чем STL отличается от OBJ, 3MF и CAD-форматов, откуда берётся модель, как её посмотреть, какие ошибки сетки мешают печати и что проверить перед слайсингом.

Что такое STL технически

Расшифровка STL встречается в двух вариантах: от англ. Stereolithography (по названию технологии, для которой формат был изначально создан) или Standard Tessellation Language. Оба варианта используются.

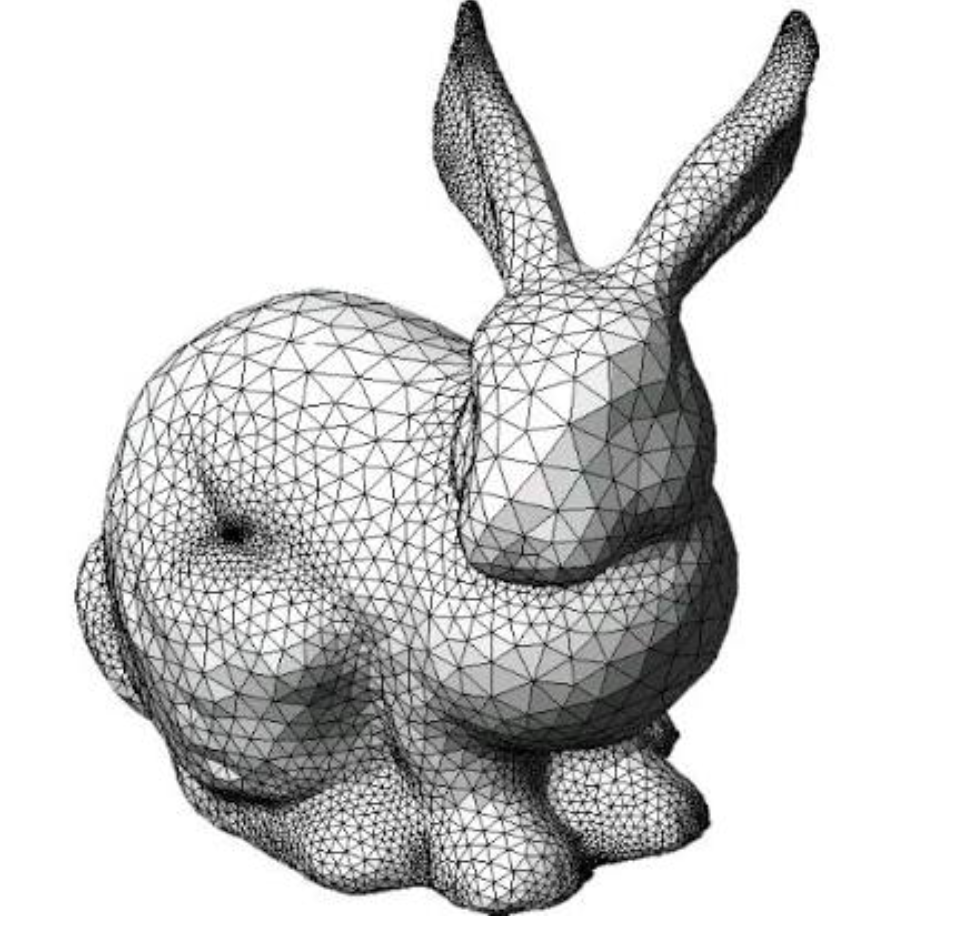

Файл описывает поверхность объекта как сетку из множества маленьких треугольников — полигональную сетку. Каждый треугольник задаётся координатами трёх вершин и нормалью (направлением «наружу»). Чем больше треугольников, тем точнее передаётся форма: скругления выглядят глаже, мелкие детали не «ломаются» на грани. Платой за точность становится вес файла: густая сетка занимает больше места и дольше обрабатывается.

Ключевое ограничение формата: STL не хранит цвет, текстуру, материал и единицы измерения — только геометрию поверхности. Поэтому «красивая» раскрашенная модель в редакторе после экспорта в STL превращается в однотонную оболочку. Цвет и настройки печати появятся уже на следующих этапах — в слайсере или в другом формате, если вы им пользуетесь.

Для печати важна не «красота» сетки на экране, а её замкнутость и физическая корректность: поверхность должна описывать объём, который принтер сможет заполнить пластиком, смолой или другим материалом.

Два варианта STL: текстовый (ASCII) и бинарный

Один и тот же набор треугольников можно записать двумя способами.

ASCII-вариант — текстовый и человекочитаемый. Файл можно открыть обычным текстовым редактором и увидеть блоки вроде списка вершин. Такой файл занимает намного больше места: одни и те же числа повторяются словами, плюс служебные метки.

Бинарный вариант хранит ту же геометрию компактнее. Он распространён шире: большинство готовых моделей и экспортов из программ моделирования приходят именно в бинарном STL. Для печати разницы в качестве нет — отличается только способ записи данных на диск.

На практике достаточно знать: если файл внезапно оказался на десятки мегабайт при простой форме, стоит проверить, не сохранён ли он в ASCII. На саму геометрию это не влияет.

Чем STL отличается от других форматов

Рядом со STL в 3D-печати и моделировании встречаются OBJ, 3MF и CAD-форматы вроде STEP. Они решают разные задачи. Сравнение по тем параметрам, которые важны при подготовке к печати:

Параметр	STL	OBJ	3MF	CAD-форматы (STEP, IGES и т.п.)
Что хранит	геометрию поверхности в виде сетки треугольников	полигональную сетку; в отличие от STL может хранить цвет и текстуру	геометрию плюс дополнительные данные	точную параметрическую геометрию, а не готовую сетку
Цвет и текстура	не хранит	может хранить	может хранить	зависит от конкретной системы; сам по себе это не «раскрашенный меш»
Несколько материалов	не поддерживает	ограничено задачами графики, не как задание для принтера	может хранить несколько материалов и настройки печати	проектирование изделия, а не готовый набор материалов для слайсера
Единицы измерения	не хранит	обычно тоже не являются жёсткой частью «печатных» единиц	формат рассчитан на более полный пакет данных для печати	единицы задаются в CAD-системе
Типичное применение	обмен моделями и подготовка к 3D-печати	чаще 3D-графика, чем печать	более новый формат; многие современные слайсеры поддерживают его как основной наравне с STL	инженерное проектирование; перед печатью обычно конвертируются в STL

STL остаётся привычным «общим языком»: его принимают почти все слайсеры и библиотеки моделей. 3MF — более новый формат: в отличие от STL он может хранить цвет, несколько материалов и настройки печати. OBJ тоже полигональная сетка, но чаще встречается в 3D-графике. CAD-форматы хранят точную параметрическую геометрию; сетку из треугольников из них получают уже при экспорте под печать.

Выбор формата на входе не отменяет проверки геометрии: дырявый или неманифолдный меш останется проблемным и после конвертации.

Откуда берётся STL-файл

Источник обычно один из трёх.

Первый — готовая модель из библиотеки. Файлы скачивают и сразу несут в слайсер. Где искать такие библиотеки, разобрано отдельно: Где скачать бесплатные 3D-модели: топ-10 сайтов.

Второй — экспорт из программы для 3D-моделирования. Сначала строится тело или сетка, затем результат сохраняют как STL. Кратко: создание модели для 3D-принтера начинается в редакторе, а STL — уже «снимок» поверхности под печать. Обзор инструментов для новичков — в статье Программы для 3D-моделирования: обзор для новичков.

Третий — 3D-сканирование реального объекта. Сканер снимает облако точек или сразу сетку; её чистят и сохраняют в STL. Качество зависит от сканера и постобработки: на сканах чаще встречаются дырки, шум и лишние оболочки.

Во всех случаях на выходе одна и та же сущность: поверхность из треугольников без цвета, материала и единиц измерения.

Как посмотреть STL-файл перед печатью

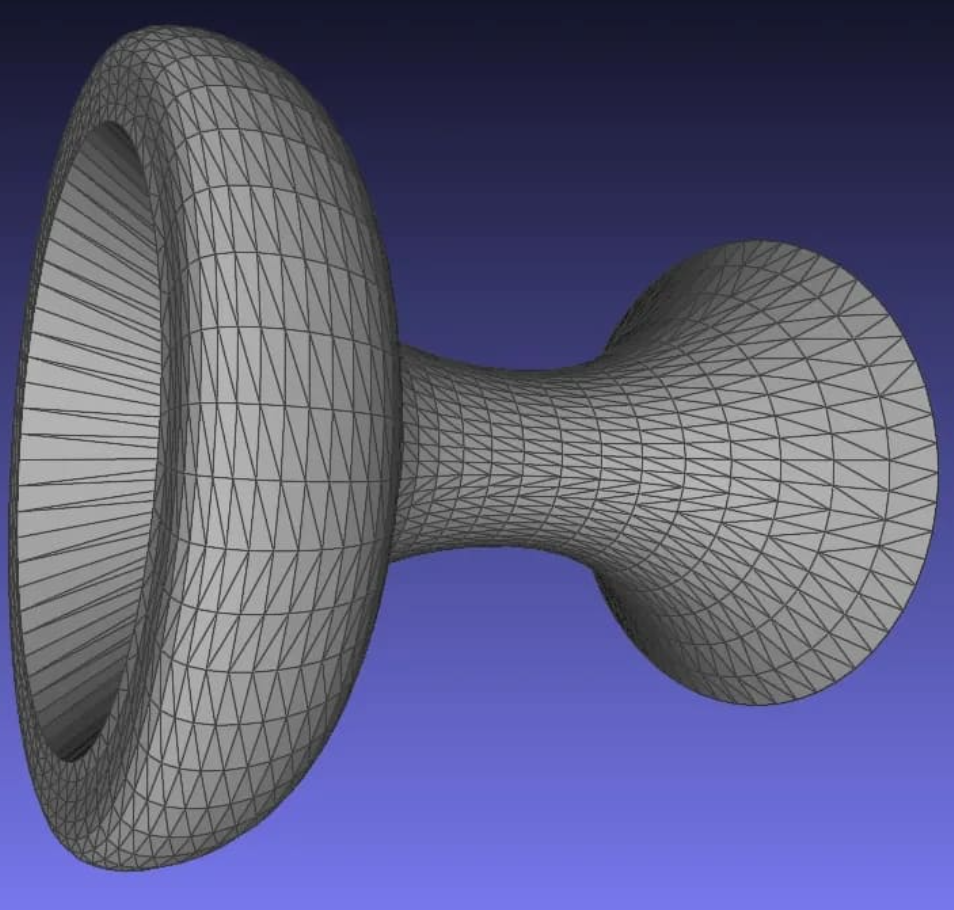

Открывать слайсер сразу не обязательно. Существуют отдельные программы и онлайн-просмотрщики STL-файлов: они показывают сетку, позволяют вращать модель, иногда включают режим «каркаса», чтобы увидеть плотность треугольников.

Тот же предпросмотр есть во многих слайсерах: файл перетаскивают на стол виртуального принтера и сразу видят габариты, ориентацию и грубые дефекты.

Для первого взгляда достаточно убедиться, что это та деталь, которую вы ждали, что она не «развалилась» на части и что масштаб хотя бы примерно похож на задуманный. Точную проверку размеров и стенок всё равно делают уже в слайсере, потому что только там известны единицы, с которыми работает ваш принтер.

Частые проблемы STL-файлов и как их исправить

Типичные ошибки геометрии — «дырки» в сетке и неманифолдная геометрия (пересекающиеся или задвоенные грани). Они мешают корректной печати.

«Дырка» — незакрытый участок поверхности. Слайсер не понимает, где внутри модели, а где снаружи, и может оставить пустоту, неправильно построить оболочки или отказаться резать модель.

Неманифолдная геометрия описывает физически невозможную форму: грани пересекаются, ребро принадлежит больше чем двум треугольникам, стенки имеют нулевую толщину, тела проходят друг сквозь друга. На экране модель может выглядеть целой, на печати — дать брак или не запуститься.

Многие слайсеры умеют автоматически чинить небольшие ошибки сетки при загрузке файла: закрывают мелкие отверстия, удаляют дубли граней, пытаются сделать поверхность замкнутой. Крупные дефекты так не лечатся: тогда сетку правят в редакторе или берут другую версию модели.

Перед печатью полезно крутить модель в режиме сетки и смотреть на подозрительные зоны: острые «швы», внутренние стенки, места булевых операций. Если слайсер сразу показывает предупреждение о геометрии — лучше не игнорировать его.

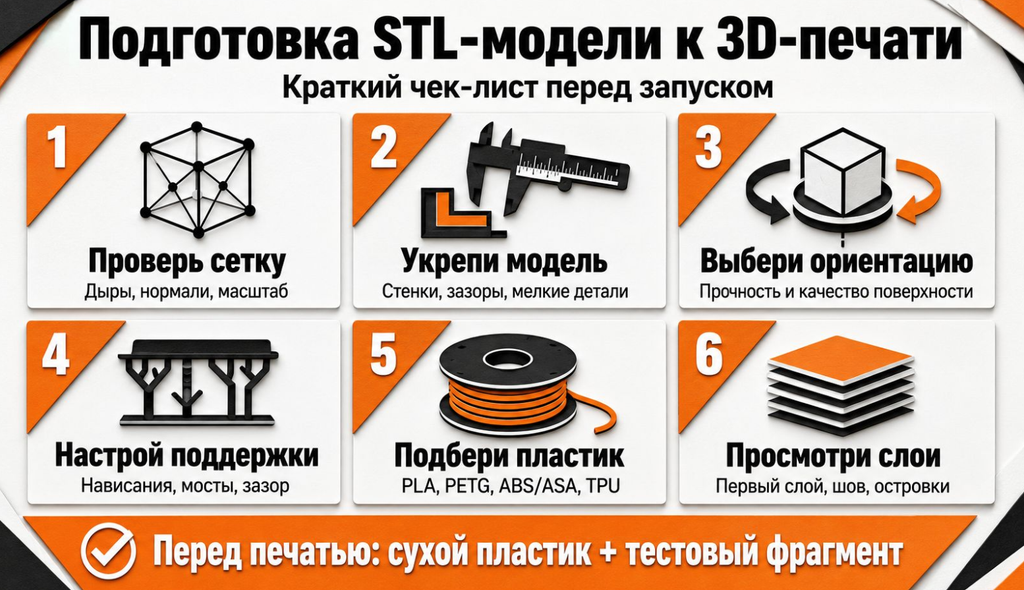

Подготовка STL к печати

Даже исправный файл нужно подготовить под конкретный принтер и задачу.

Проверка масштаба

Сам формат STL не хранит единицы измерения. При экспорте из разных программ файл может импортироваться в неверном размере: то, что в одной среде было 20 мм, в другой открывается как 20 «условных единиц» и превращается в 20 метров или 20 микрон. Это не «ошибка автора модели» как таковая, а следствие отсутствия единиц в формате. Перед печатью сверьте реальные размеры модели в слайсере с тем, что задумано: габарит по X/Y/Z, диаметр отверстия, высота ножки.

Если модель огромная или крошечная сразу после открытия — сначала смените масштаб в слайсере, а не печатайте «как есть».

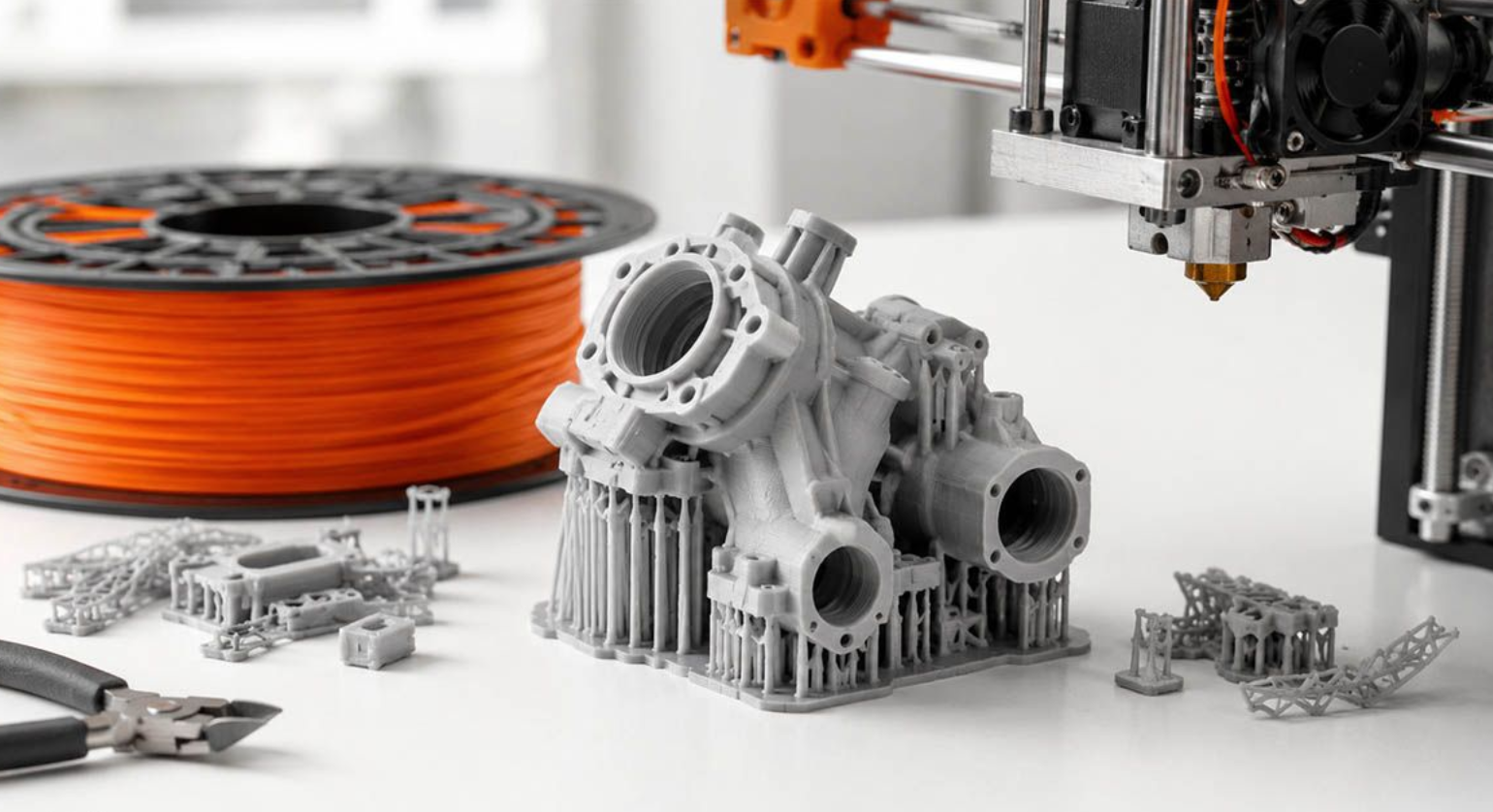

Ориентация модели на столе

От ориентации зависят швы, площадь первого слоя, количество поддержек и прочность в рабочих направлениях. Плоская широкая грань на столе обычно даёт устойчивый старт, но может оставить след на видимой поверхности. Вертикальная постановка экономит поддержки у одних деталей и наоборот усложняет печать у других.

Поворачивайте модель так, чтобы ответственные поверхности смотрели туда, где слой ляжет ровнее, а нависания либо ушли в допустимый угол, либо получили опору. Шов (место начала каждого слоя) лучше уводить на малозаметную сторону.

Проверка толщины стенок

Слишком тонкие участки модели физически не пропечатаются: сопло и слой имеют конечную ширину. Острые кромки, декоративные рёбра и «бумажные» перегородки после слайсинга могут исчезнуть или получиться хрупкими.

Сверьте минимальную толщину с тем, что реально выдаст ваш принтер на выбранной высоте слоя и ширине линии. Если стенка тоньше одной-двух линий контура, её либо утолщают в исходной модели, либо осознанно принимают риск брака.

Дополнительно смотрят, нет ли внутренних полостей без выхода: они не всегда ошибка (закрытый объём можно печатать как сплошное тело), но для смолы и некоторых задач важна дренажная возможность.

От STL к готовой детали: что дальше

STL-файл сам по себе принтер не понимает. Его нужно передать в слайсер, который разрежет модель на слои и создаст инструкции для принтера. На этом шаге задают высоту слоя, заполнение, температуры, поддержки и скорость. Подробнее о выборе и настройке — в статье Слайсер для 3D-принтера: что это и как выбрать.

Цепочка такая: геометрия в STL → проверка и правка сетки → ориентация и масштаб → слайсинг → файл команд для принтера → печать. Формат модели — только первый кадр этой цепочки.

FAQ

Можно ли редактировать STL-файл?
Да. Это сетка треугольников, её можно двигать, сглаживать, штопать дыры, менять толщину стенок в любом редакторе, который умеет работать с полигонами. Сложные параметрические правки (как в CAD: «изменить диаметр отверстия, сохранив сопряжения») в чистом STL неудобны: нет истории построения, только готовые грани.

Почему модель после скачивания оказалась слишком большой или маленькой?
Потому что STL не хранит единицы измерения. Автор мог экспортировать в миллиметрах, а слайсер открыл файл как дюймы — или наоборот. Сверьте габариты в слайсере и масштабируйте до нужного размера.

Чем 3MF лучше STL?
3MF — более новый формат; в отличие от STL он может хранить цвет, несколько материалов и настройки печати. Многие современные слайсеры поддерживают его как основной формат наравне с STL. Для простой одноцветной детали разницы может не быть; для цветной печати и передачи пресетов 3MF удобнее.

Нужна ли специальная программа, чтобы просто посмотреть STL-файл?
Не обязательно отдельный «тяжёлый» пакет. Существуют программы и онлайн-сервисы для просмотра STL, плюс встроенный предпросмотр в слайсере. Для быстрой проверки формы этого достаточно.

Почему слайсер ругается на модель, хотя она выглядит целой?
Частая причина — дырки в сетке или неманифолдная геометрия: пересекающиеся и задвоенные грани. Внешне дефект может быть крошечным. Многие слайсеры чинят небольшие ошибки автоматически; если предупреждение остаётся — сетку нужно править.

STL подходит только для пластика?
Формат описывает форму, а не материал. Тот же файл можно резать под FDM, фотополимер, SLS и другие процессы, если геометрия это позволяет (толщина стенок, замкнутость, ориентация). Ограничения будут у технологии печати, не у расширения .stl.

Краткие выводы

• STL хранит только геометрию поверхности как сетку треугольников; цвета, текстуры, материала и единиц измерения в файле нет.
• Бинарный STL компактнее и встречается чаще, ASCII удобнее читать человеку, на форму детали способ записи не влияет.
• Перед печатью проверяют замкнутость сетки, масштаб, ориентацию и толщину стенок: типичные сбои дают дырки и неманифолдная геометрия.
• Дальше файл уходит в слайсер — без нарезки на слои принтер STL не выполнит.
